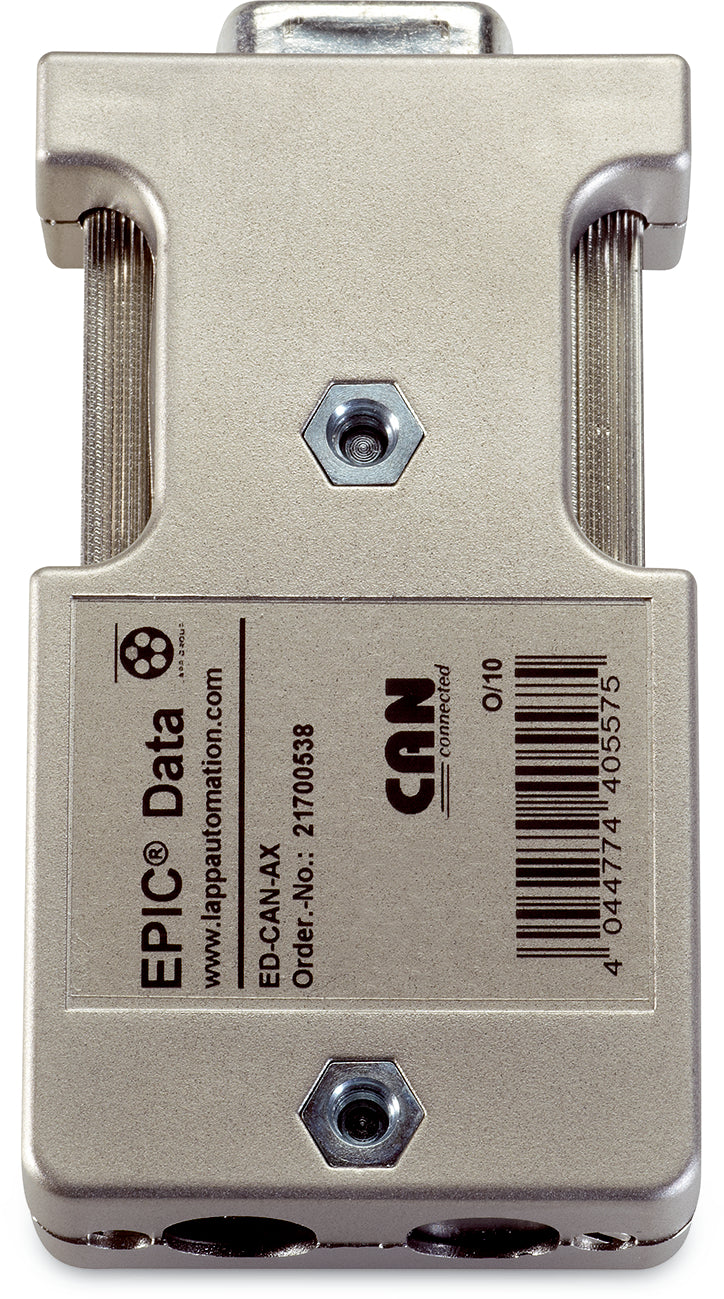

ED-CAN-AX - Modul CAN de conectare cu mufa Sub-D, conectarea conductorilor prin surub

Modul CAN de conectare cu mufă Sub-D, conectarea conductorilor prin şurub

• Articol nr.: 21700538
• Denumire articol:
• Ieşirea calului: 180° axial

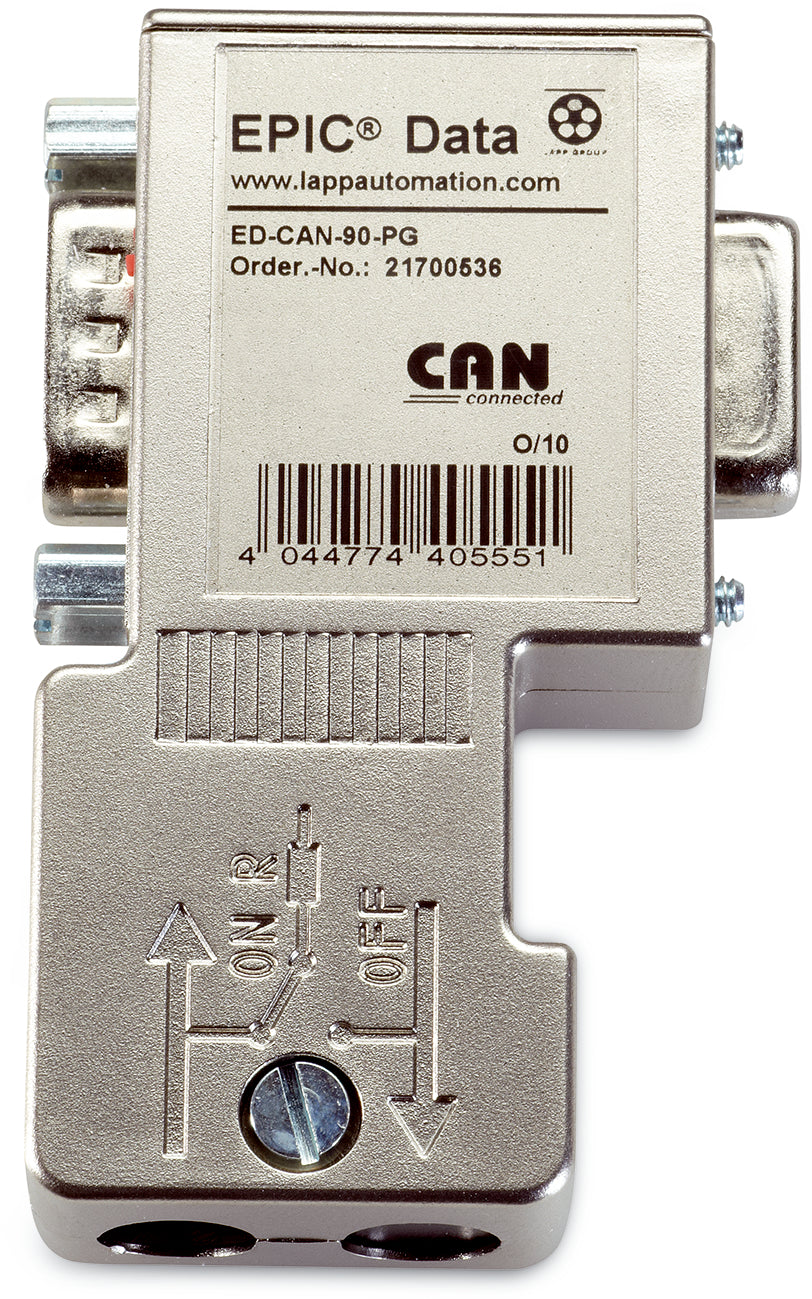

• Interfață PG: NU
• PU:
• informații despre produs (PDF)

• Rezistorul terminator integrat este comutabil
• Fără părţi libere
• senzor/actuator

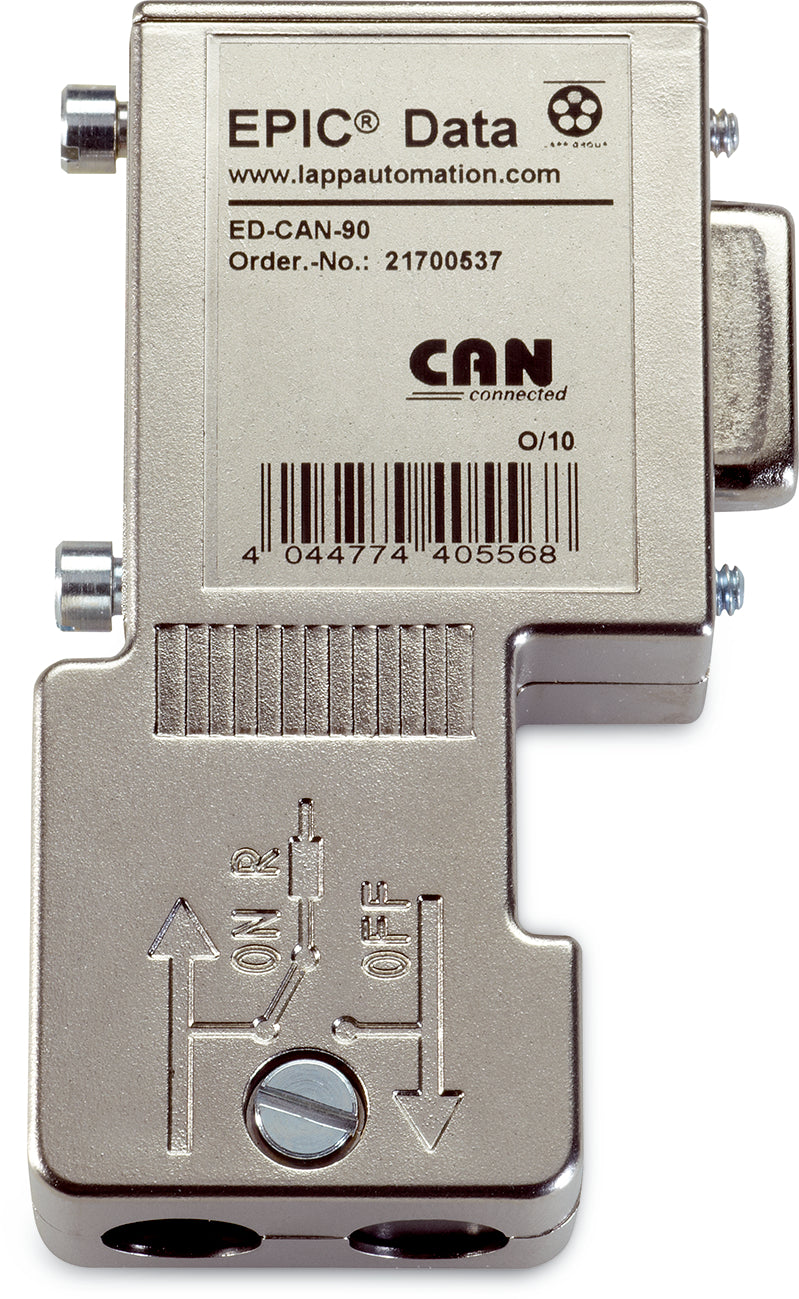

• Cu ieşire de 24 V DC pentru alimentarea unor dispozitive externe (doar versiunea la 90° )

• Rata maximă de transmitere : max. 1 Mbit/s
• Atunci când rezistorul terminator este conectat ( "ON" ), cablul de ieşire este deconectat
• Asignarea pinilor Sub-D: CAN Low = Pin 2 CAN High = Pin 7 CAN Gnd = Pin 3 GND = Pin 6 (doar versiunea la 90°) CAN V+ = Pin 9 (doar versiunea la 90°) (ecran = carcasă)
• Dacă rezistorul terminator este deconectat, atunci trebuie să fie conectat un terminator extern sau un cablu conectat la un alt modul

• Fișă D-Sub, 9-pini, prindere cu şurub 4-40 UNC

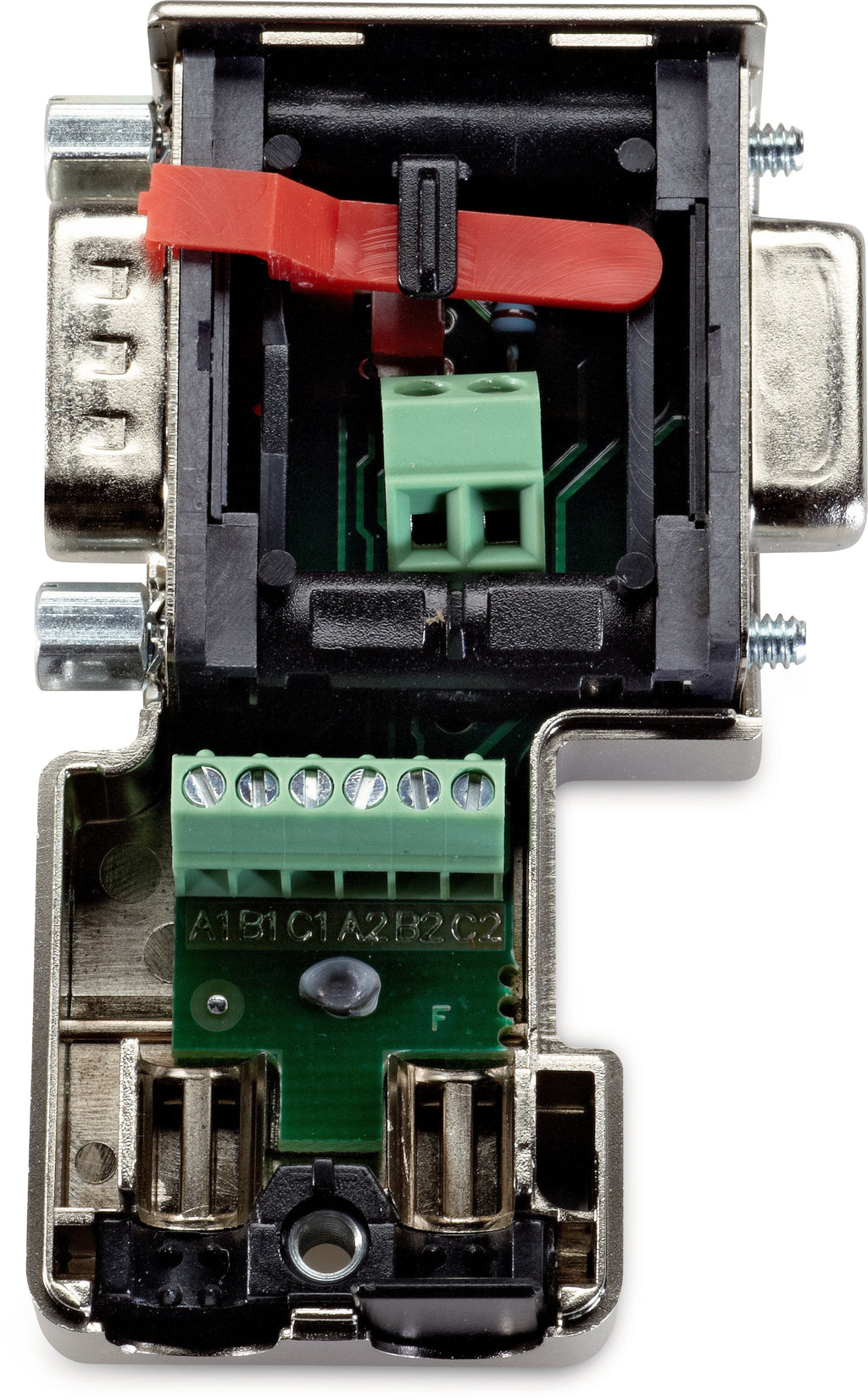

• Conectarea conductorilor în cleme cu şurub
• Pentru cabluri cu diametrul exterior: 5 - 8 mm
• Compatibilitate EMC îmbunătăţită datorită carcasei metalice

• UL File No. E331560
