Cabluri cu manta din PVC cu conductor de nul din fire de cupru sinusoidal şi bandă conductivă spirală, pentru instalaţii fixe sau ingropate direct

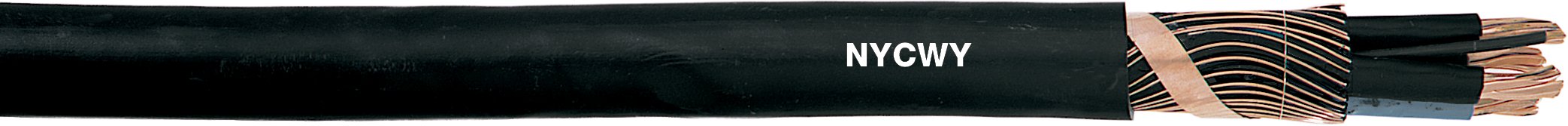

NYCWY, agrementat , cablu de alimentare cu izolaţii din PVC, conform HD603 / VDE 0276-603. Cablu subteran pentru instalare fixă, utilizat la realizarea instalaţiilor din clădiri, cu conductor de cupru concentric ondulat
- Regulamentul privind Produsele pentru Construcții (CPR): O selecție a numerelor articolelor este disponibilă la adresa de Internet www.lappkabel.de/cpr
- Cu conductor de nul concentric, de formă sinusoidală
Informații articol
- Articol nr.: 15505163
- Numărul de conductori şi secţiunea acestora mm²: 3 x 50sm/50
- Diametru exterior [mm]: 30
- Index Cupru (kg/km): 2000
- Greutate (kg / km): 2368
- informații despre produs (PDF)
Fișă tehnică
Declarație de performanță
Beneficii
- Conductor PE concentric peste toate celelalte
- Conexiune uşoară datorită formei sinusoidale a conductorului de cupru concentric
Domeniu de utilizare
- Cabluri de alimentare și comandă pentru utilizare in următoarele aplicații:
- Pentru utilizare la interior și la exterior
- In beton cu temperatura max. +70 °C conform HD 603/VDE 0276-603 - Part 3-G (punct 4) cabluri PVC montate direct îngropat
- Montaj direct ingropat fără protecție adițională conform standardului VDE HD 603/VDE 0276-603 - Part. 3-G (punct 4) care reglementeaza cablurile cu izolație PVC pentru montaj direct ingropat: adâncimea minimă de instalare de 0,6m , dar de cel puțin 0,8 m sub drumuri
Caracteristicile produsului
- Gama de curent conform HD 603/VDE 0276-603, Part 3-G, Table 14( ingropat în pământ la +20 °C conform HD 603/VDE 0276-603, Part 3-G, point 5) pentru pozare subterană şi Table 15 (pozare exterioara la +30 °C conform HD 603/VDE 0276-603, Part 3-G, point 5) pozare la exterior; dar ţinând cont de coeficienţii de corecţie conform VDE 0298-4, şi VDE 0298-4 (conform anexa T12) pentru instalarea în sau pe clădiri
- Întârzierea propagării focului:IEC 60332-1-2
Descrierea produsului
- Conductor rigid din cupru, Clasa 1 sau 2
- Izolația conductorului: bazată pe PVC
- Compus de umplutură peste ansamblul conductorilor
- Manta exterioară pe bază de PVC
- Conductor de PE concentric, poziţionat spre exterior, realizat din fire de cupru cu inductanță redusă, contraspirală din bandă de cupru

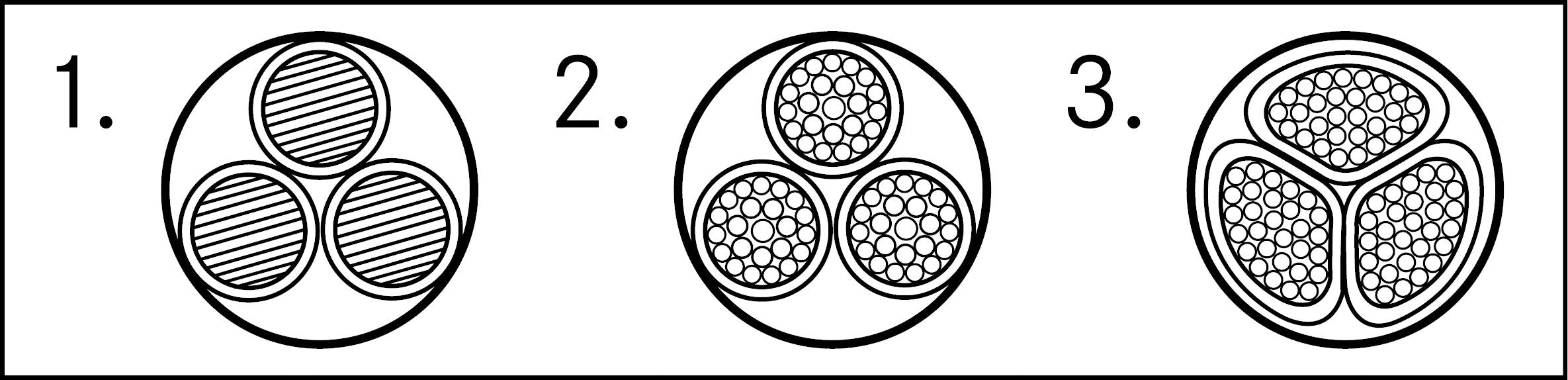

- Abrevierile "re", "rm", "se", "sm":r = conductor de formă rotundă ;s = conductor de formă sectorială ;e = conductor plin ;m = conductor multifilar
Norme de referință / aprobări- HD 603/VDE 0276-603 pentru NYCWY cu 3 sau 4 conductori și conductorul concentric pentru împămîntare
Construcție
