Cabluri cu manta din PVC cu conductor de nul din fire de cupru sinusoidal şi bandă conductivă spirală, pentru instalaţii fixe sau ingropate direct
NYCWY, agrementat , cablu de alimentare cu izolaţii din PVC, conform HD603 / VDE 0276-603. Cablu subteran pentru instalare fixă, utilizat la realizarea instalaţiilor din clădiri, cu conductor de cupru concentric ondulat
Regulamentul privind Produsele pentru Construcții (CPR): O selecție a numerelor articolelor este disponibilă la adresa de Internet www.lappkabel.de/cpr
Cu conductor de nul concentric, de formă sinusoidală
Informații articol
Articol nr.: 15503293
Numărul de conductori şi secţiunea acestora mm²: 4 x 240sm/120
Conexiune uşoară datorită formei sinusoidale a conductorului de cupru concentric
Domeniu de utilizare
Cabluri de alimentare și comandă pentru utilizare in următoarele aplicații:
Pentru utilizare la interior și la exterior
In beton cu temperatura max. +70 °C conform HD 603/VDE 0276-603 - Part 3-G (punct 4) cabluri PVC montate direct îngropat
Montaj direct ingropat fără protecție adițională conform standardului VDE HD 603/VDE 0276-603 - Part. 3-G (punct 4) care reglementeaza cablurile cu izolație PVC pentru montaj direct ingropat: adâncimea minimă de instalare de 0,6m , dar de cel puțin 0,8 m sub drumuri
Caracteristicile produsului
Gama de curent conform HD 603/VDE 0276-603, Part 3-G, Table 14( ingropat în pământ la +20 °C conform HD 603/VDE 0276-603, Part 3-G, point 5) pentru pozare subterană şi Table 15 (pozare exterioara la +30 °C conform HD 603/VDE 0276-603, Part 3-G, point 5) pozare la exterior; dar ţinând cont de coeficienţii de corecţie conform VDE 0298-4, şi VDE 0298-4 (conform anexa T12) pentru instalarea în sau pe clădiri
Întârzierea propagării focului:IEC 60332-1-2
Descrierea produsului
Conductor rigid din cupru, Clasa 1 sau 2
Izolația conductorului: bazată pe PVC
Compus de umplutură peste ansamblul conductorilor
Manta exterioară pe bază de PVC
Conductor de PE concentric, poziţionat spre exterior, realizat din fire de cupru cu inductanță redusă, contraspirală din bandă de cupru

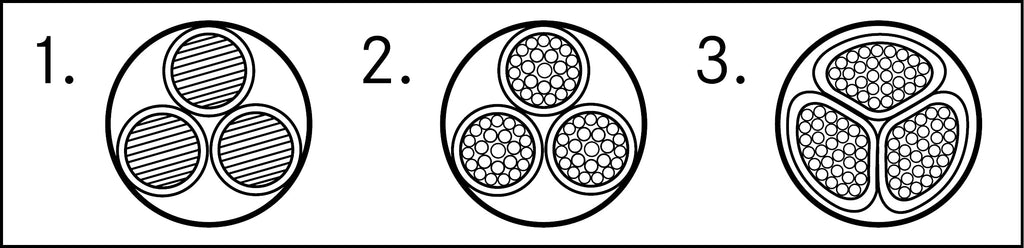

Abrevierile "re", "rm", "se", "sm":r = conductor de formă rotundă ;s = conductor de formă sectorială ;e = conductor plin ;m = conductor multifilar
Norme de referință / aprobări
HD 603/VDE 0276-603 pentru NYCWY cu 3 sau 4 conductori și conductorul concentric pentru împămîntare
