Izolaţie din PVC, silicon, FEP sau fibre de sticlă
Cabluri de extensie și de compensaţie, versiune cu o singură pereche - potrivit pentru măsurătorile de temperatură pentru controlul proceselor de fabricație
Disponibil în mai multe variante
Nou: cablu pentru termocuple tip K
Informații articol
Articol nr.: 1161012
Referință/ demunire articol:
Termocuple: NiCr/Ni
Descrierea produsului:
Componentele cablului:
Numărul de conductori şi secţiunea acestora mm²: 2 x 1.5
Dimensiunile exterioare , lăţime x înălţime (mm): 6.8 x 4.1
Pentru mai multe informaţii consultaţi anexa T8 şi foile de date
Domeniu de utilizare
Termocuplele sunt folosite pentru măsurarea temperaturii în cadrul proceselor de producţie de aceea mantaua exterioară trebuie să fie selectată conform temperaturii ambientale de lucru
Materialul conductorului (aliajele):Fe/CuNi (LX, JX)Aliajele conductoarelor sunt identice cu cele ale termocuplei
NiCr/Ni (K, KX, KCA)K şi versiunea KX - conductorii sunt din aliaje identice cu cele din termocuplu. Versiunea KCA : aliaje de compensaţie pentru KCA: Fe/CuNi), conductorii sunt din aliaje diferite de cele din termocuplu
Pentru termocuplele PtRh/Pt (RCB, SCB) se folosesc cabluri de compensaţie cu aliaje care nu sunt identice cu cele din termocuplu (pentru RCB, SCB: Cu/CuNi)
Permit măsurarea temperaturii în zonele în care măsurarea fără contact nu este posibilă sau nu este rezonabilă ca preţ
Caracteristicile produsului
Descrierea produsului
Abrevieri folosite:PVC: policlorură de vinil SIL: cauciuc siliconic GL: fibre de sticlă FEP: fluor etilen propilenă EGL: fibră de sticlă tip E C: ecran din împletitură de cupru ST:ecran din folie de aluminiu S: armătură din fire de oţel
Descriere pentru exemplul PVC-PVC-S-PVC:- PVC izolaţie de conductor- PVC izolaţie intermediară- S armătură de sărmă de oţel împletit- PVC izolaţie exterioară

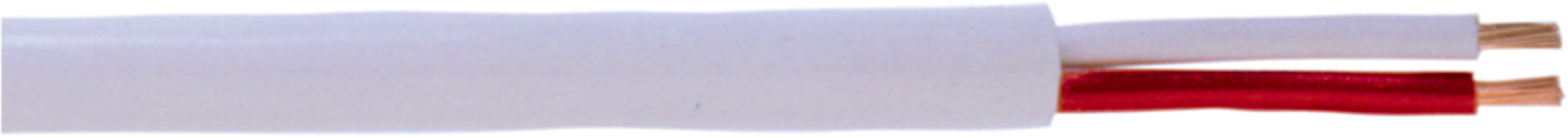

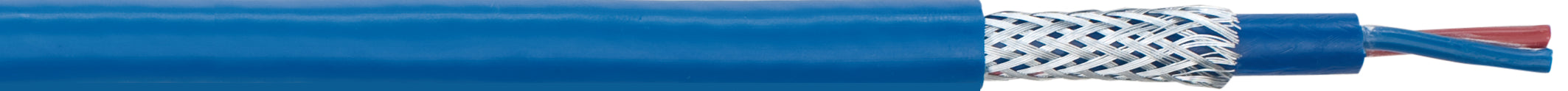

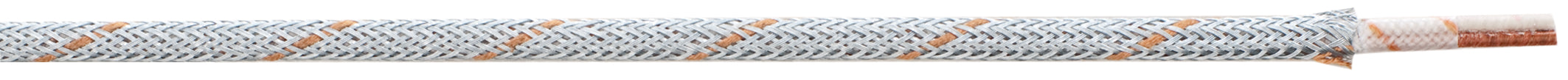

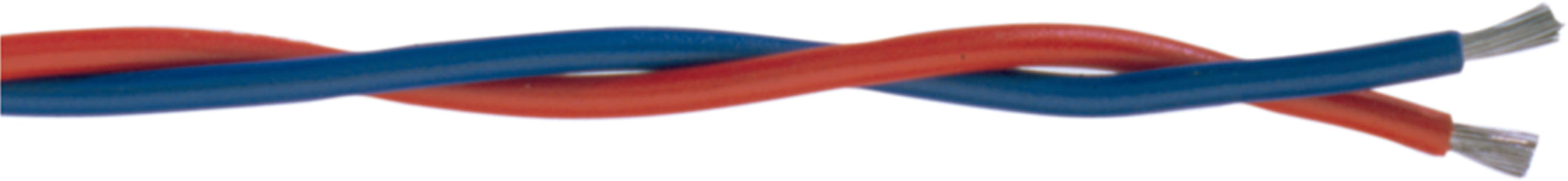

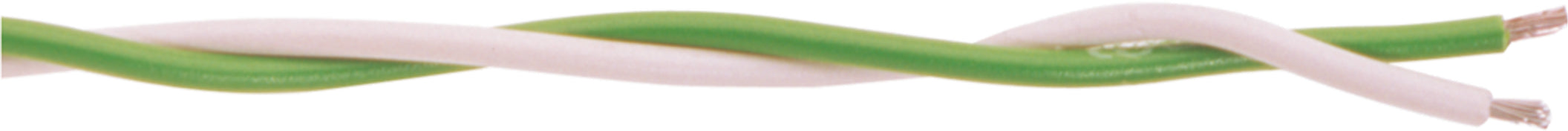

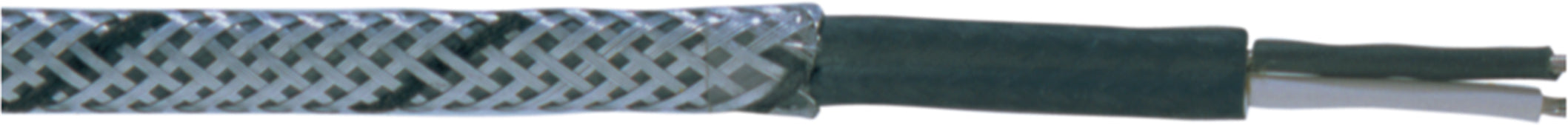

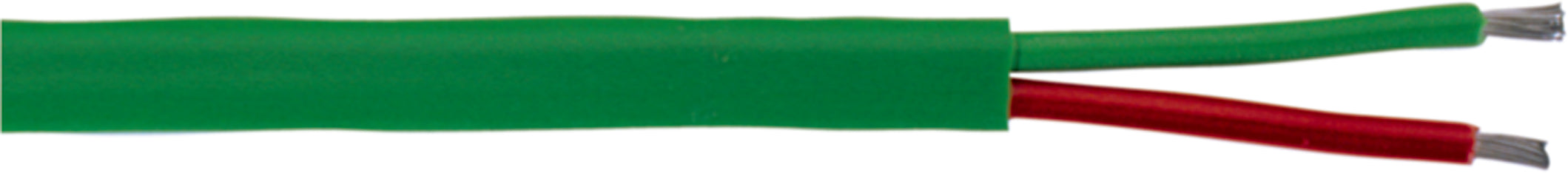

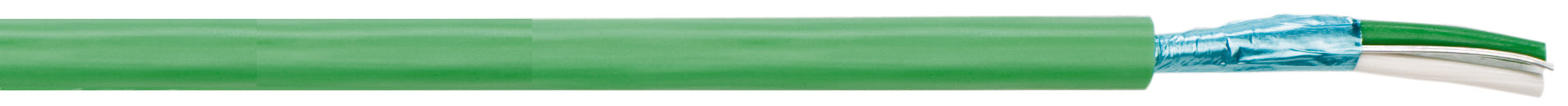

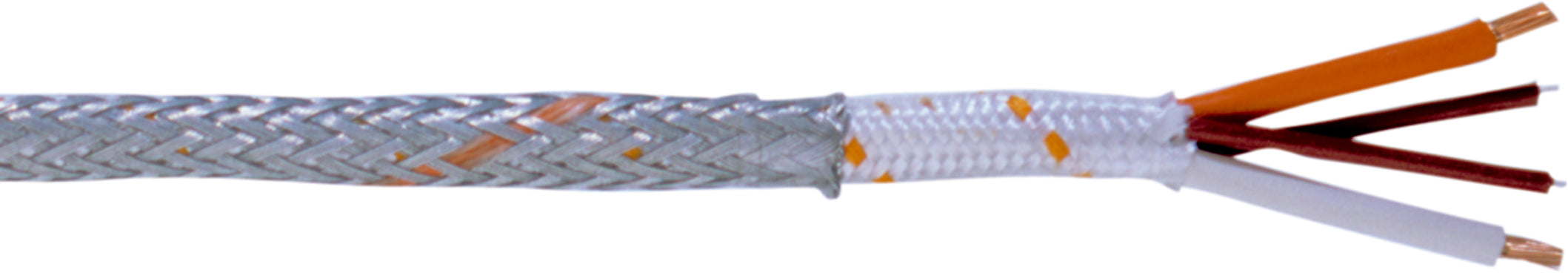

Exemple ilustrate ( de sus în jos ):Fe/CuNi DIN 2 x 1.5 PVCNiCr/Ni IEC 2 x 1.5 GL-GLPtRh/Pt IEC 2 x 1.5 GL-GL-SNiCr/Ni DIN 2 x 1.5 SIL-GLNiCr/Ni DIN 2 x 1.5 PVC-PVCPtRh/Pt DIN 2 x 1.5 SIL-SILFe/CuNi IEC 2 x 1.5 SIL-SIL-SNiCr/Ni IEC 2 x 1.5 SILPtRh/Pt IEC 2 x 1.5 SIL-GL-SFe/CuNi IEC 2 x 0.22 PVC-PVC-C-PVCNiCr/Ni IEC 2 x 1.5 PVC-ST-PVCFe/CuNi DIN 2 x 1.5 PVC-PVC-S-PVC
