Descriere
Izolat cu PVC - cu sau fără armătură de oțel sau folie de ecranare
Cabluri de extensie și de compensaţie, versiune cu perechi multiple - potrivit pentru măsurătorile de temperatură pentru controlul proceselor de fabricație- Versiunea SY - armătură împotriva solicitărilor mecanice. Versiunea ST - Ecranate împotriva interferențelor electromagnetice
- Articol nr.: 0166007

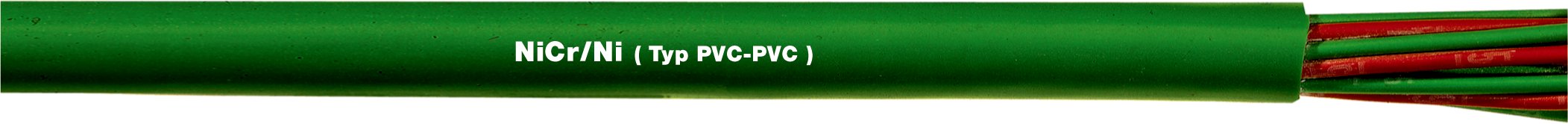

- Termocuple: NiCr/Ni
- Descrierea produsului: IEC-KCA
- Componentele cablului: PVC-PVC
- Numărul de conductori şi secţiunea acestora mm²: 16 x 1.5
- Diametru exterior [mm]: 15
- Greutate (kg / km): 447
- informații despre produs (PDF)
- Versiunea Y:- Conductor din lițe fine de aliaj- Izolație conductor PVC- Conductori torsadați în straturi- Izolație exterioară PVC
- Versiunea SY:- Construcție ca versiunea Y- Adițional armătură din tresă de oțel galvanizat- Izolație exterioară PVC
- Versiune ST:- Construcție ca versiunea Y- Conductori torsadați în perechi,perechi răsucite în straturi- Ecran din folie de Al + fir de drenă- Izolație exterioară PVC
- Descriere pentru exemplul PVC-PVC-S-PVC:- PVC izolaţie de conductor- PVC izolaţie intermediară- S armătură de sărmă de oţel împletit- PVC izolaţie exterioară
- Descriere pentru exemplul PVC-ST-PVC:- PVC izolaţie de conductor- ST folie ecran electrostatic- PVC izolaţie exterioară
- Codificarea culorilorDIN 43710Conductorul negativ și izolația :Fe/CuNi: albastruNiCr/Ni: verdePtRh/Pt: albConductorul pozitiv: mereu roșuIEC 60 584Conductorul pozitiv și izolația :Fe/CuNi: negruNiCr/Ni: verdePtRh/Pt: portocaliuConductorul negativ: mereu alb
- Cablu de extensie- sunt identificate cu X, ex. JX(Fe-CuNi)Cablu de compensaţie- sunt identificate cu C, ex. KCA ( NiCr-Ni)
