Descriere
Izolaţie din PVC, silicon, FEP sau fibre de sticlă
Cabluri de extensie și de compensaţie, versiune cu o singură pereche - potrivit pentru măsurătorile de temperatură pentru controlul proceselor de fabricație- Disponibil în mai multe variante

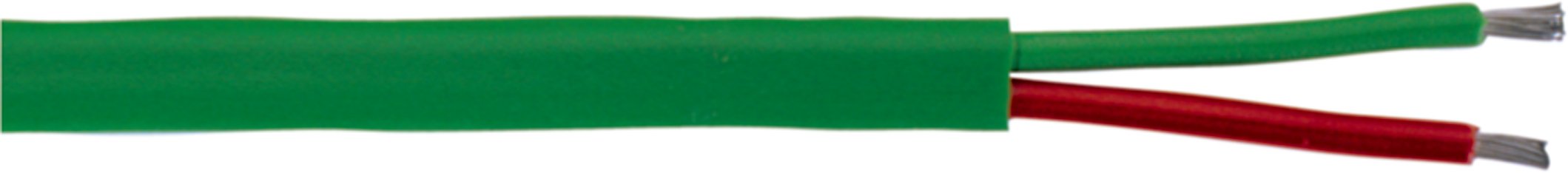

- Nou: cablu pentru termocuple tip K
- Articol nr.: 0162045
- Referință/ demunire articol: KN 92 L
- Termocuple: NiCr/Ni
- Descrierea produsului: IEC KCA
- Componentele cablului: PVC-PVC
- Numărul de conductori şi secţiunea acestora mm²: 2 x 0.75
- Diametru exterior [mm]: 6
- Greutate (kg / km): 56
- informații despre produs (PDF)
- Flexibile şi cu diametre exterioare mici
- Pentru mai multe informaţii consultaţi anexa T8 şi foile de date
- Termocuplele sunt folosite pentru măsurarea temperaturii în cadrul proceselor de producţie de aceea mantaua exterioară trebuie să fie selectată conform temperaturii ambientale de lucru
- Materialul conductorului (aliajele):Fe/CuNi (LX, JX)Aliajele conductoarelor sunt identice cu cele ale termocuplei
- NiCr/Ni (K, KX, KCA)K şi versiunea KX - conductorii sunt din aliaje identice cu cele din termocuplu. Versiunea KCA : aliaje de compensaţie pentru KCA: Fe/CuNi), conductorii sunt din aliaje diferite de cele din termocuplu
- Pentru termocuplele PtRh/Pt (RCB, SCB) se folosesc cabluri de compensaţie cu aliaje care nu sunt identice cu cele din termocuplu (pentru RCB, SCB: Cu/CuNi)
- Permit măsurarea temperaturii în zonele în care măsurarea fără contact nu este posibilă sau nu este rezonabilă ca preţ
- Abrevieri folosite:PVC: policlorură de vinil SIL: cauciuc siliconic GL: fibre de sticlă FEP: fluor etilen propilenă EGL: fibră de sticlă tip E C: ecran din împletitură de cupru ST:ecran din folie de aluminiu S: armătură din fire de oţel
- Descriere pentru exemplul PVC-PVC-S-PVC:- PVC izolaţie de conductor- PVC izolaţie intermediară- S armătură de sărmă de oţel împletit- PVC izolaţie exterioară

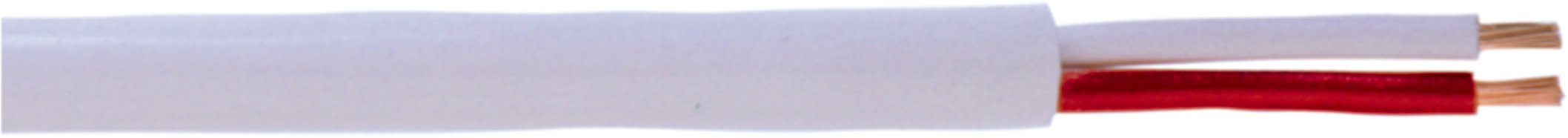

- Exemple ilustrate ( de sus în jos ):Fe/CuNi DIN 2 x 1.5 PVCNiCr/Ni IEC 2 x 1.5 GL-GLPtRh/Pt IEC 2 x 1.5 GL-GL-SNiCr/Ni DIN 2 x 1.5 SIL-GLNiCr/Ni DIN 2 x 1.5 PVC-PVCPtRh/Pt DIN 2 x 1.5 SIL-SILFe/CuNi IEC 2 x 1.5 SIL-SIL-SNiCr/Ni IEC 2 x 1.5 SILPtRh/Pt IEC 2 x 1.5 SIL-GL-SFe/CuNi IEC 2 x 0.22 PVC-PVC-C-PVCNiCr/Ni IEC 2 x 1.5 PVC-ST-PVCFe/CuNi DIN 2 x 1.5 PVC-PVC-S-PVC
- Codificarea culorilorDIN 43710Conductorul negativ și izolația :Fe/CuNi: albastruNiCr/Ni: verdePtRh/Pt: albConductorul pozitiv: mereu roșuIEC 60 584Conductorul pozitiv și izolația :Fe/CuNi: negruNiCr/Ni: verdePtRh/Pt: portocaliuConductorul negativ: mereu alb
