KEL-ST Fe/CuNi LX 4x2x1,5 DIN - Izolat cu PVC - cu sau fara armatura de o?el sau folie de ecranare

Izolat cu PVC - cu sau fără armătură de oțel sau folie de ecranare

• Versiunea SY - armătură împotriva solicitărilor mecanice. Versiunea ST - Ecranate împotriva interferențelor electromagnetice

• Articol nr.: 0158503
• Termocuple: Fe/CuNi
• Descrierea produsului: DIN-LX
• Componentele cablului:
• Numărul de conductori şi secţiunea acestora mm²: 4 x 2 x 1.5
• Diametru exterior [mm]: 13.7
• Greutate (kg / km): 257
• informații despre produs (PDF)

Fișă tehnică

• Versiunea Y:
• - Conductor din lițe fine de aliaj
• - Izolație conductor PVC
• - Conductori torsadați în straturi
• - Izolație exterioară PVC
• Versiunea SY:
• - Construcție ca versiunea Y
• - Adițional armătură din tresă de oțel galvanizat
• - Izolație exterioară PVC

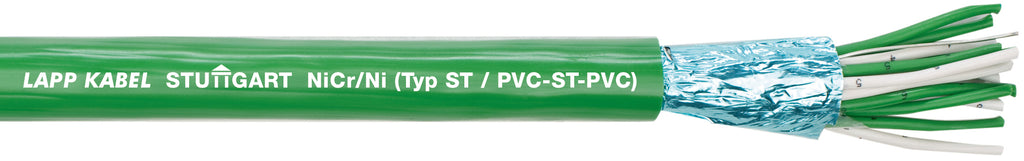

• Versiune ST:
• - Construcție ca versiunea Y
• - Conductori torsadați în perechi,
• perechi răsucite în straturi
• - Ecran din folie de Al + fir de drenă
• - Izolație exterioară PVC
• Descriere pentru exemplul PVC-PVC-S-PVC:
• - PVC izolaţie de conductor
• - PVC izolaţie intermediară
• - S armătură de sărmă de oţel împletit
• - PVC izolaţie exterioară
• Descriere pentru exemplul PVC-ST-PVC:
• - PVC izolaţie de conductor
• - ST folie ecran electrostatic
• - PVC izolaţie exterioară
• Codificarea culorilor
• DIN 43710
• Conductorul negativ și izolația :
• Fe/CuNi: albastru
• NiCr/Ni: verde
• PtRh/Pt: alb
• Conductorul pozitiv: mereu roșu
• IEC 60 584
• Conductorul pozitiv și izolația :
• Fe/CuNi: negru
• NiCr/Ni: verde
• PtRh/Pt: portocaliu
• Conductorul negativ: mereu alb
• Cablu de extensie- sunt identificate cu X, ex. JX(Fe-CuNi)
• Cablu de compensaţie- sunt identificate cu C, ex. KCA ( NiCr-Ni)
